전기 안전 분야에서 감전 사고만큼 잘 알려지지 않은 위험이 있다. 바로 아크 플래시(Arc Flash)다. 전기설비를 점검하거나 활선 상태에서 작업할 때 순간적으로 발생하는 아크 방전은 수천 도의 열, 강력한 압력파, 눈을 멀게 할 수 있는 섬광을 동시에 발생시킨다. 직접 접촉이 없어도 1.5m 이상 떨어진 거리에서도 치명적인 피해를 줄 수 있다. 국내에서는 아직 아크 플래시에 대한 인식이 낮지만 전기설비 담당자와 안전관리자라면 반드시 알아야 할 위험이다. 이 글에서는 아크 플래시의 발생 메커니즘, 위험 등급 분류, PPE 선정 기준, 예방 절차를 전문가적 관점에서 체계적으로 정리한다.
1. 전기 아크 플래시란 무엇인가
아크 플래시는 전기 에너지가 공기 중으로 방전되면서 발생하는 고온·고압의 폭발적 현상이다. 두 도체 사이에 공기가 이온화되면서 전류가 공기를 통해 흐르는 아크(Arc) 방전이 발생하고, 이 순간 막대한 에너지가 열·빛·압력파·음파 형태로 방출된다.

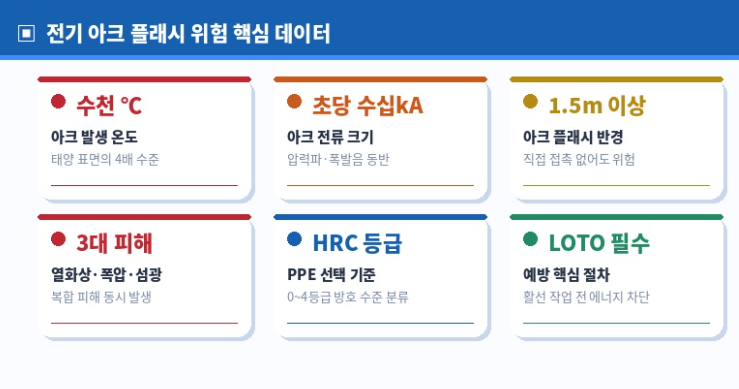

아크 플래시가 특히 위험한 이유는 세 가지 복합 피해가 동시에 발생하기 때문이다. 첫째는 열화상이다. 아크 발생 온도는 약 19,400℃로 태양 표면 온도의 약 4배에 달한다. 이 온도에서는 금속이 순식간에 기화되고 주변 작업자는 직접 접촉 없이도 심각한 화상을 입는다. 둘째는 폭압이다. 아크 방전 순간 공기가 급격히 팽창하면서 폭발에 준하는 압력파가 발생한다. 이 압력파는 작업자를 날려버릴 수 있고 주변 설비를 파손시킨다. 셋째는 섬광이다. 강렬한 자외선과 가시광선이 방출되어 망막 손상과 일시적 또는 영구적 시력 상실을 유발할 수 있다.
아크 플래시는 일반적으로 전압이 높고 단락 전류가 클수록 발생 위험이 높다. 저압(220V·380V) 설비에서도 발생하지만 중압(3.3kV·6.6kV)이나 고압(22.9kV) 설비에서는 에너지가 훨씬 커 피해가 치명적이다.
2. 아크 플래시 주요 발생 원인
아크 플래시는 특정 조건이 갖춰질 때 발생한다. 원인을 크게 작업 실수, 설비 결함, 환경 요인 세 가지로 분류할 수 있다.
작업 실수가 가장 빈번한 원인이다. 전원을 차단하지 않은 활선 상태에서 금속 공구가 도체에 접촉하거나, 절연 커버를 제거한 상태에서 작업하다가 도체 간 접촉이 발생하는 경우가 대표적이다. LOTO 절차를 이행하지 않고 작업하는 것이 이 유형의 근본 원인이며, 활선 작업 필요성을 최소화하고 반드시 필요한 경우에는 엄격한 절차를 적용해야 한다.
설비 결함은 장기간 방치된 설비에서 주로 발생한다. 절연 열화, 도체 표면 오염물 축적, 과부하나 단락으로부터 보호하는 차단기·퓨즈의 기능 불량이 원인이 된다. 정기적인 절연 저항 측정과 설비 점검으로 예방할 수 있다.
환경 요인은 예상치 못한 상황에서 발생한다. 배전반 내부로 먼지나 수분이 침투해 절연 저하를 일으키거나, 소동물이 배전반 내부에 침입해 도체 간 접촉을 유발하는 경우가 실제로 발생한다. 배전반 시일(seal) 상태와 방충·방수 조치를 정기적으로 점검해야 한다.

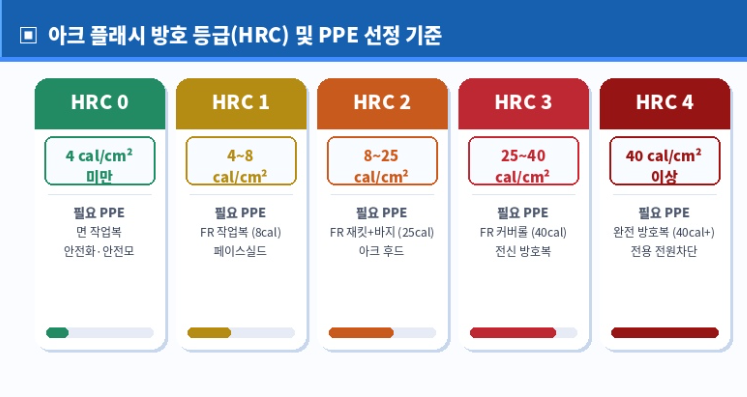

3. 아크 플래시 위험 등급과 PPE 선정 기준
아크 플래시 위험으로부터 작업자를 보호하기 위한 PPE는 위험 에너지 수준에 따라 선정해야 한다. NFPA 70E(미국 전기안전 표준)에서는 아크 플래시 방호 등급을 HRC(Hazard Risk Category) 0~4로 분류하고 각 등급별 필요 PPE를 규정한다. 국내에서도 이 기준을 준용하는 경우가 많다.
PPE 선정에서 핵심 지표는 cal/cm²(칼로리 퍼 제곱센티미터)다. 이는 단위 면적당 방출되는 아크 에너지를 나타내며, PPE의 방호 성능(ATPV: Arc Thermal Performance Value)이 이 수치보다 높아야 한다.
**HRC 0(4 cal/cm² 미만)**은 가장 낮은 위험 등급으로 일반 면 작업복과 기본 안전 장비로도 작업이 가능하다. 다만 합성섬유 소재는 아크 플래시 발생 시 녹아붙어 화상을 악화시키므로 반드시 면 또는 FR(Flame Resistant) 소재 의복을 착용해야 한다.
**HRC 2(8~25 cal/cm²)**부터는 FR 재킷과 바지를 착용하고 아크 후드(Arc Hood)로 얼굴과 목을 완전히 보호해야 한다. 일반 안전모와 페이스실드만으로는 방호가 불충분하다. 아크 플래시 발생 시 면부에 집중되는 열 에너지를 차단하는 전용 아크 후드가 반드시 필요하다.
**HRC 4(40 cal/cm² 이상)**는 가장 높은 위험 등급으로 40 cal/cm² 이상의 방호 성능을 가진 완전 방호복이 필요하다. 이 등급에서는 가능한 한 활선 작업을 피하고 완전 전원 차단 후 작업하는 것이 원칙이다.
아크 플래시 라벨은 배전반과 전기설비에 부착하는 표지로 해당 설비의 아크 에너지 수준, 필요 PPE 등급, 작업 경계 거리를 명시한다. 전기설비에 아크 플래시 라벨이 없다면 아크 에너지를 계산하거나 전기 전문가의 위험성 평가를 받아야 한다.

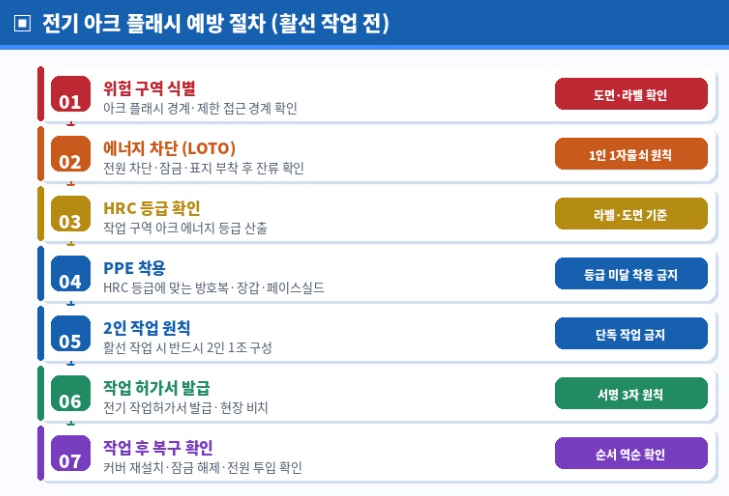

4. 아크 플래시 예방을 위한 활선 작업 전 절차
아크 플래시 예방의 핵심은 가능한 한 활선 작업을 하지 않는 것이다. NFPA 70E에서도 "전기 에너지 차단이 가능한 경우 활선 작업을 금지"하는 원칙을 명시하고 있다. 불가피하게 활선 상태에서 작업해야 한다면 아래 절차를 반드시 준수해야 한다.
1단계 위험 구역 식별에서는 아크 플래시 경계와 제한 접근 경계를 확인해야 한다. 아크 플래시 경계는 아크 발생 시 2도 화상을 유발할 수 있는 에너지가 도달하는 거리를 의미한다. 이 경계 안으로는 HRC 등급에 맞는 PPE를 착용한 사람만 진입할 수 있다. 아크 플래시 라벨이나 설비 도면에서 이 거리를 사전에 확인해야 한다.
2단계 LOTO는 활선 작업에서도 반드시 검토해야 한다. 작업 전 전원 차단이 가능한지 다시 한번 확인하고, 차단이 가능하다면 LOTO 절차를 이행한 후 작업해야 한다. 잔류 에너지 확인을 위해 전원 차단 후 검전기로 반드시 무전압 상태를 확인해야 한다.
5단계 2인 작업 원칙은 아크 플래시 위험이 있는 활선 작업에서 절대적으로 지켜야 한다. 사고 발생 시 즉각적인 응급처치와 구조를 위해 반드시 2인 1조로 작업해야 하며, 1인이 위험 구역 밖에서 감시하고 비상 시 즉시 119를 호출할 수 있어야 한다.
5. 국내 현장에서 아크 플래시 관리를 시작하는 방법
아크 플래시는 국내에서 아직 체계적인 관리가 이루어지지 않는 분야다. 산업안전보건법에서는 전기 작업에 관한 일반적인 안전 기준을 규정하고 있지만 아크 플래시를 특정해서 다루는 규정은 아직 미비하다. 그러나 전기설비 규모가 크거나 고압 설비를 운영하는 사업장이라면 자체적으로 아크 플래시 관리 체계를 구축하는 것이 중요하다.
시작은 현재 보유한 전기설비 목록을 작성하고 각 설비의 단락 전류와 차단기 정보를 수집하는 것이다. 이 데이터를 바탕으로 아크 에너지를 계산하거나 전기 안전 전문가에게 위험성 평가를 의뢰해 설비별 아크 플래시 라벨을 제작·부착한다. 그다음 HRC 등급에 맞는 FR 보호복과 아크 후드를 구비하고 전기 작업자를 대상으로 아크 플래시 교육을 실시한다.
마치며 — 보이지 않는 위험일수록 먼저 알아야 한다
전기 작업을 오래 해온 숙련자들이 종종 하는 말이 있다. "이 정도 전압은 괜찮아." 그런데 아크 플래시는 전압의 크기보다 단락 전류와 에너지에 의해 결정된다. 저압 설비에서도 단락 전류가 크면 치명적인 아크 플래시가 발생할 수 있다. 경험과 익숙함이 오히려 위험을 키우는 분야가 바로 전기 안전이다. 아크 플래시는 국내에서 아직 생소한 개념이지만 전기설비를 다루는 사업장이라면 지금 당장 점검을 시작해야 할 위험이다.
